Λεπτομέρειες:
|
| Χρήση: | Εγχώρια συσκευή, ηλεκτρικό ποδήλατο | Μετατροπή: | Βουρτσισμένος |
|---|---|---|---|
| Ταχύτητα (περιστροφή/λεπτό): | 12-1360rpm | Τύπος: | Μηχανή εργαλείων με τον κωδικοποιητή |
| Αποδοτικότητα: | ΔΗΛ. 1 | Κατασκευή: | Μόνιμος μαγνήτης |
| Υλικό: | Ανοξείδωτο | Τάση: | 6V/12V/24V |
| Υψηλό φως: | 60RPM μικρές μηχανές ΣΥΝΕΧΩΝ εργαλείων,μικρές μηχανές ΣΥΝΕΧΩΝ εργαλείων κωδικοποιητών 25mm,60RPM συνεχής μηχανή κωδικοποιητών |
||

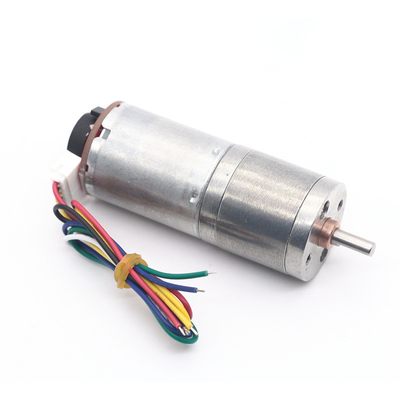

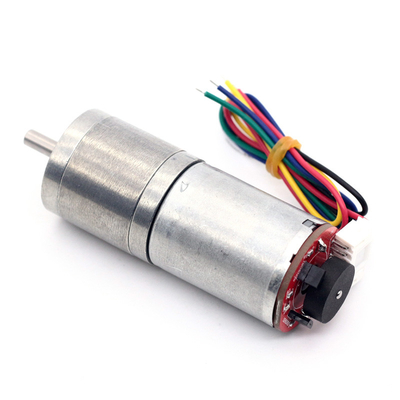

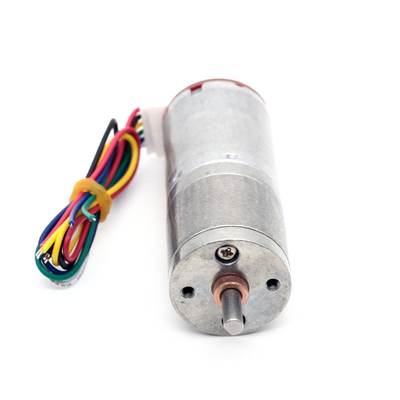

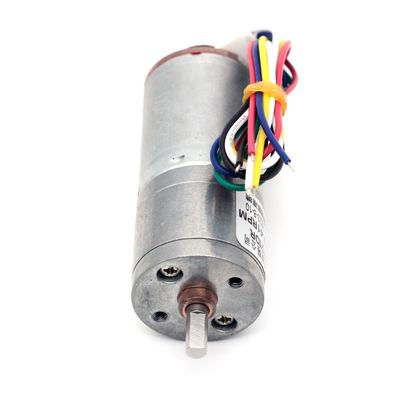

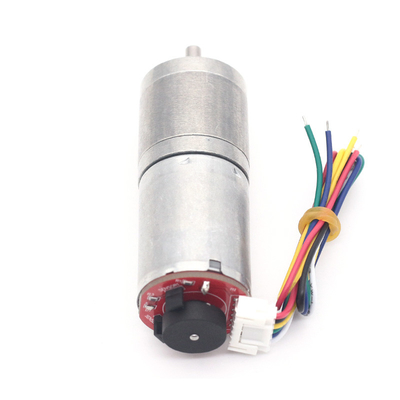

25mm κωδικοποιητών μικρός ΣΥΝΕΧΩΝ εργαλείων μόνιμος μαγνήτης ροπής 6v 60RPM μηχανών υψηλός
μηχανή συνεχών εργαλείων 25mm με τον υψηλό ηλεκτρικό κινητήρα ροπής κωδικοποιητών 6v 12v 24v
Τάση: DC6V 12V 24V
NO-Load ταχύτητα: 12RPM, 16RPM, 35RPM, 60RPM, 77RPM, 130RPM, 170RPM, 280RPM, 620RPM, 1360RPM
Λάθος: ±5%
Διάμετρος μηχανών: 24.5mm
Μήκος σώματος μηχανών: 40mm (REF)
Διάμετρος άξονων παραγωγής: 4mm (δ-τύπος)
Μήκος άξονων παραγωγής: περίπου 9.5mm
Διάμετρος κιβωτίων ταχυτήτων: 25mm
Το μέγεθος Detal κιβωτίων ταχυτήτων, παρακαλώ βλέπει τον πίνακα
Μέθοδος καλωδίωσης:
Κόκκινο καλώδιο - θετική παροχή ηλεκτρικού ρεύματος της μηχανής (+) (η αλλαγή θετική και αρνητική της μηχανής η περιστροφή θα αλλάξει)
Άσπρο καλώδιο - αρνητική παροχή ηλεκτρικού ρεύματος της μηχανής (-) (η αλλαγή θετική και αρνητική της μηχανής η περιστροφή θα αλλάξει))
Κίτρινο καλώδιο - το σήμα ανατροφοδοτεί (η μηχανή μια στροφή έχει 11 σήματα)
Πράσινο καλώδιο - το σήμα ανατροφοδοτεί (η μηχανή μια στροφή έχει 11 σήματα)
Μπλε καλώδιο - το θετικό της παροχής ηλεκτρικού ρεύματος κωδικοποιητών (+) (3.3-5V), δεν μπορεί να κάνει λάθος
Μαύρο καλώδιο - αρνητικό της παροχής ηλεκτρικού ρεύματος κωδικοποιητών (-) (3.3-5V), δεν μπορεί να είναι λανθασμένος
Δελτίο:
| Κανένα φορτίο | Παραγωγή | Στάβλος | ||||||||
| Εκτιμημένη τάση | περιστροφή/λεπτό | Τρέχων (μΑ) | περιστροφή/λεπτό | Τρέχων (μΑ) | Ροπή (Kg.cm) | Παραγωγή (W) | Ροπή (Kg.cm) | Τρέχων (μΑ) | Αναλογία (1:1) | Μέγεθος (Λ) |
| 6v | 1363 | 80 | 1090 | 380 | 0,1 | 2 | 0,8 | 900 | 4.4 | 18 |
| 6v | 646 | 80 | 516 | 380 | 0,23 | 2 | 1.5 | 900 | 9.6 | 17.5 |
| 6v | 281 | 80 | 238 | 380 | 0,5 | 2 | 4 | 900 | 21 | 19 |
| 6v | 176 | 80 | 150 | 380 | 0,85 | 2 | 5 | 900 | 35 | 21 |
| 6v | 133 | 80 | 113 | 380 | 1.1 | 2 | 6 | 900 | 45 | 21 |
| 6v | 77 | 80 | 65 | 380 | 1.95 | 2 | 10 | 900 | 78 | 23 |
| 6v | 58 | 80 | 46 | 380 | 3 | 2 | 15 | 900 | 103 | 25 |
| 6v | 35 | 80 | 28 | 380 | 4 | 2 | 25 | 900 | 171 | 25 |
| 6v | 26 | 80 | 20 | 380 | 5 | 2 | 35 | 900 | 226 | 27 |
| 6v | 16 | 80 | 13 | 380 | 9 | 2 | Απαγορευμένος | 900 | 377 | 27 |
| 6v | 12 | 80 | 10 | 380 | 10 | 2 | Απαγορευμένος | 900 | 500 | 18 |
| 12v | 1931 | 50 | 1351 | 250 | 0,11 | 4 | 0,44 | 1200 | 4.4 | 17.5 |
| 12v | 915 | 50 | 640 | 250 | 0,24 | 4 | 1 | 1200 | 9.6 | 19 |
| 12v | 399 | 50 | 279 | 250 | 0,55 | 4 | 2.2 | 1200 | 21 | 21 |
| 12v | 250 | 50 | 175 | 240 | 0,95 | 4 | 38 | 1200 | 35 | 21 |
| 12v | 188 | 50 | 131 | 240 | 1.26 | 4 | 5 | 1200 | 45 | 23 |
| 12v | 108 | 50 | 75 | 240 | 2.1 | 4 | 8.4 | 1200 | 78 | 23 |
| 12v | 82 | 50 | 57 | 240 | 2.88 | 4 | 11 | 1200 | 103 | 25 |
| 12v | 50 | 50 | 40 | 240 | 4.78 | 4 | 18 | 1200 | 171 | 25 |
| 12v | 37 | 50 | 29 | 240 | 6.3 | 4 | 14 | 1200 | 226 | 27 |
| 12v | 22 | 50 | 17 | 240 | 10 | 4 | Απαγορευμένος | 1200 | 377 | 27 |
| 12v | 17 | 50 | 13 | 240 | 14 | 4 | Απαγορευμένος | 1200 | 500 | 18 |
| 24v | 863 | 10 | 604 | 70 | 0,083 | 1 | 0,4 | 220 | 4.4 | 17.5 |
| 24v | 409 | 10 | 280 | 70 | 0,17 | 1 | 0,88 | 220 | 9.6 | 19 |
| 24v | 178 | 10 | 125 | 70 | 0,4 | 1 | 2 | 220 | 21 | 21 |
| 24v | 111 | 10 | 80 | 70 | 0,64 | 1 | 3.2 | 220 | 35 | 21 |
| 24v | 84 | 10 | 60 | 70 | 0,85 | 1 | 4.2 | 220 | 45 | 23 |
| 24v | 48 | 10 | 35 | 70 | 1.4 | 1 | 7.4 | 220 | 78 | 23 |
| 24v | 36 | 10 | 25 | 70 | 1.9 | 1 | 9.5 | 220 | 103 | 23 |
| 24v | 22 | 10 | 15 | 70 | 3.2 | 1 | 16 | 220 | 171 | 25 |
| 24v | 17 | 10 | 12 | 70 | 4.2 | 1 | 21 | 220 | 226 | 25 |
| 24v | 10 | 10 | 7 | 70 | 7 | 1 | 35 | 220 | 377 | 27 |
| 24v | 7.5 | 10 | 5 | 70 | 9.5 | 1 | 47 | 220 | 500 | 27 |
