Λεπτομέρειες:
|
| Χρήση: | Για το έξυπνο αυτοκίνητο ρομπότ | Μετατροπή: | Βουρτσισμένο |
|---|---|---|---|
| Ταχύτητα (RPM): | 6-150 στροφές ανά λεπτό | Τύπος: | Μηχανή εργαλείων σκουληκιών με τον κωδικοποιητή |
| Αποτελεσματικότητα: | ΔΕ 1 | Κατασκευή: | Μόνιμος μαγνήτης |
| Υλικό: | Ατσάλι ατσάλι | Τετάρτη: | 6V/12V/24V |
| Επισημαίνω: | 150rpm μικρές μηχανές ΣΥΝΕΧΩΝ εργαλείων,JGY370 μικρές μηχανές ΣΥΝΕΧΩΝ εργαλείων,JGY370 μίνι μηχανή εργαλείων σκουληκιών |
||

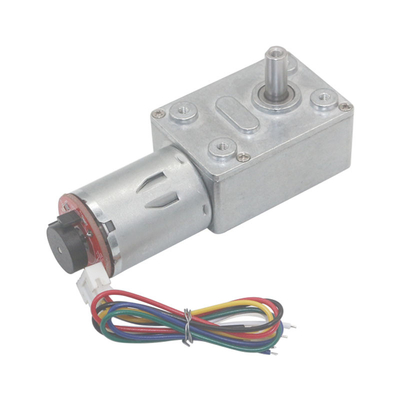

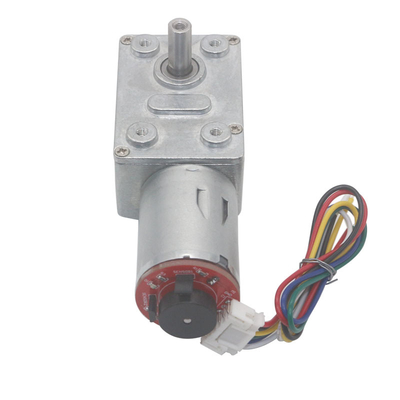

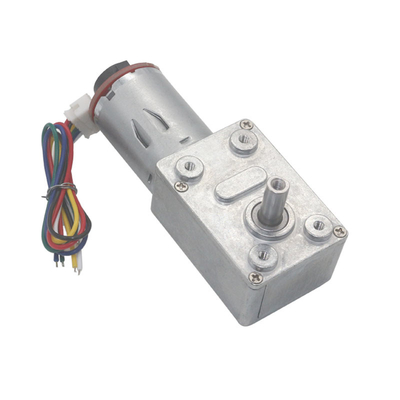

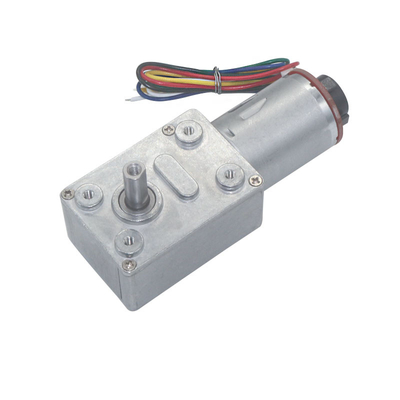

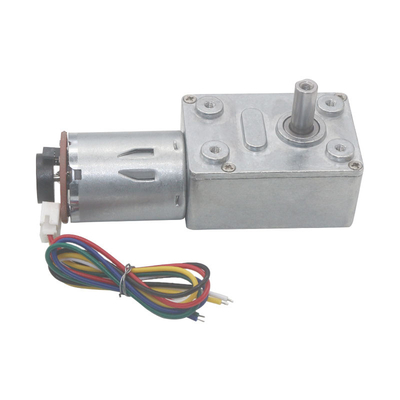

Μικρός κινητήρας DC JGY370 DC 12v αυτοκλειδωτής 150rpm
Δοκιμαστής κινητήρα τροχιάς σκουλήκις κινητήρας τροχιάς DC 12V24V JGY370 Αυτοκλείδωμα
χαμηλής ταχύτητας με υψηλή ροπή 90 μοίρες με κινητήρα με συνεχές ρεύμα
| Ο κινητήρας μεταφοράς μικροκυμάτων Dc |
Τώρα, μπορείτε να πάρετε αυτό το δερμάτινο κιβώτιο ταχυτήτων DC κινητήρακαι άλλες συναφείς σκουλήκικιβώτιο ταχυτήτωνκινητήρες ως εξής:
Πίνακας δεδομένων:
| Δελτίο δεδομένων παραμέτρων δοκιμής με ονομαστικό DC 6V660 | |||||||||
| Ποσοστό μείωσης | 40 | 65 | 90 | 150 | 200 | 260 | 340 | 600 | 1000 |
| Χωρίς ρεύμα φορτίου | ≤ 100 | ≤ 100 | ≤ 100 | ≤ 100 | ≤ 100 | ≤ 100 | ≤ 100 | ≤ 100 | ≤ 100 |
| Καμία ταχύτητα φόρτωσης (rpm) | 150 | 90 | 66 | 40 | 30 | 23 | 18 | 10 | 6 |
| Ονομαστική ροπή ((kg.cm) | 0.2 | 0.5 | 0.7 | 2 | 5.3 | 6.7 | 9 | 15.9 | 26.5 |
| Ονομαστική ταχύτητα (rpm) | 120 | 70 | 51 | 30 | 22 | 18 | 15 | 7.5 | 4 |
| Κατηγοριοποιημένο ρεύμα ((A) | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 |
| Δρόμος στάσης (kg.cm) | 0.9 | 1.6 | 2 | 7.5 | 10 | 13 | 18 | 30 | 45 |
| Στάσιμο ρεύμα ((Α)) | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 |
| Δελτίο δεδομένων παραμέτρων δοκιμής με ονομαστικό DC 12V1260 | |||||||||
| Ποσοστό μείωσης | 40 | 65 | 90 | 150 | 200 | 260 | 340 | 600 | 1000 |
| Χωρίς ρεύμα φορτίου | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 |
| Καμία ταχύτητα φόρτωσης (rpm) | 150 | 90 | 66 | 40 | 30 | 23 | 18 | 10 | 6 |
| Ονομαστική ροπή ((kg.cm) | 0.2 | 0.5 | 0.7 | 2 | 5.3 | 6.7 | 9 | 15.9 | 26.5 |
| Ονομαστική ταχύτητα (rpm) | 120 | 70 | 51 | 30 | 22 | 18 | 15 | 7.5 | 4 |
| Κατηγοριοποιημένο ρεύμα ((A) | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 |
| Δρόμος στάσης (kg.cm) | 0.9 | 1.6 | 2 | 7.5 | 10 | 13 | 18 | 30 | 45 |
| Στάσιμο ρεύμα ((Α)) | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 |
| Δελτίο δεδομένων παραμέτρων δοκιμής με ονομαστικό DC 24V2460 | |||||||||
| Ποσοστό μείωσης | 40 | 65 | 90 | 150 | 200 | 260 | 340 | 600 | 1000 |
| Χωρίς ρεύμα φορτίου | ≤ 40 | ≤ 40 | ≤ 40 | ≤ 40 | ≤ 40 | ≤ 40 | ≤ 40 | ≤ 40 | ≤ 40 |
| Καμία ταχύτητα φόρτωσης (rpm) | 150 | 90 | 66 | 40 | 30 | 23 | 18 | 10 | 6 |
| Ονομαστική ροπή ((kg.cm) | 0.2 | 0.5 | 0.7 | 2 | 5.3 | 6.7 | 9 | 15.9 | 26.5 |
| Ονομαστική ταχύτητα (rpm) | 120 | 70 | 51 | 30 | 22 | 18 | 15 | 7.5 | 4 |
| Κατηγοριοποιημένο ρεύμα ((A) | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 |
| Δρόμος στάσης (kg.cm) | 0.9 | 1.6 | 2 | 7.5 | 10 | 13 | 18 | 30 | 45 |
| Στάσιμο ρεύμα ((Α)) | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 |
Ειδικότητα:
Σημείωση:Οι κινητήρες διαφορετικών παραμέτρων έχουν διαφορετική εμφάνιση. Όσο χαμηλότερη ταχύτητα και υψηλότερη τάση είναι, τόσο μεγαλύτερη είναι η ροπή. Παρακαλούμε διαβάστε τον πίνακα παραμέτρων πριν αγοράσετε. Ευχαριστώ!!!
Η τάση: DC6V, DC12V, DC24V
Ταχύτητα χωρίς φορτίο: 6rpm, 10rpm, 18rpm, 23rpm, 30rpm, 40rpm, 90rpm, 150rpm
Καλωδίωση:
Προειδοποίηση:
Τα κίτρινα και τα πράσινα καλώδια είναι η γραμμή εξόδου σήματος ταχύτητας, και δεν μπορούν να συνδεθούν με καμία πηγή ενέργειας, αλλιώς θα καεί.
Η θετική και η αρνητική τροφοδοσία του κωδικοποιητή δεν επιτρέπουν λάθος σύνδεση·η τάση είναι 3,3-5V.
Ελέγχος CW ή CCW του κινητήρα με την αλλαγή της θετικής και αρνητικής παροχής ισχύος του κωδικοποιητή (αλλαγή συνδεδεμένου κόκκινου καλωδίου και λευκού καλωδίου)
Κόκκινο σύρμα - θετική τροφοδοσία του κινητήρα ((+)
Λευκό σύρμα - αρνητική παροχή ενέργειας του κινητήρα (((-)
Μαύρο σύρμα - αρνητική παροχή ενέργειας του κωδικοποιητή ((-) (θετική και αρνητική παροχή ενέργειας του κωδικοποιητή δεν επιτρέπουν λάθος σύνδεση,η τάση είναι3.3-5V)
Μπλε σύρμα - θετική τροφοδοσία του κωδικοποιητή ((+) (θετική και αρνητική τροφοδοσία του κωδικοποιητή δεν επιτρέπουν λάθος σύνδεση,η τάση είναι 3,3-5V)
Κίτρινο σύρμα - ανατροφοδότηση σήματος (11 σήματα ανά κινητήρα γυρίζει έναν κύκλο)
Λάθος: ±10%
Διάμετρος άξονα εξόδου: 6 mm τύπου D
Διάρκεια άξονα εξόδου: 14 mm
Μέγεθος του κιβωτίου ταχυτήτων:46*32*25mm
Μέγεθος κιβωτίου ταχυτήτων Λεπτομέρειες, δείτε τον πίνακα
