Λεπτομέρειες:
|
| Χρήση: | Για DIY | Μετατροπή: | Βουρτσισμένος |
|---|---|---|---|
| Ταχύτητα (περιστροφή/λεπτό): | 6-1600rpm | Τύπος: | Μηχανή ΣΥΝΕΧΩΝ εργαλείων με τον κωδικοποιητή |
| Αποδοτικότητα: | ΔΗΛ. 1 | Κατασκευή: | Μόνιμος μαγνήτης |
| Υλικό: | Ανοξείδωτο | Τάση: | 12V/24V |
| Υψηλό φως: | μηχανή εργαλείων ροπής 37mm υψηλή,Εκκεντρική μηχανή εργαλείων ροπής άξονων υψηλή,Μικρές μηχανές ΣΥΝΕΧΩΝ εργαλείων Rosh |
||

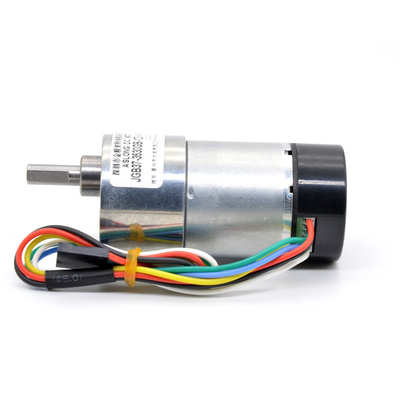

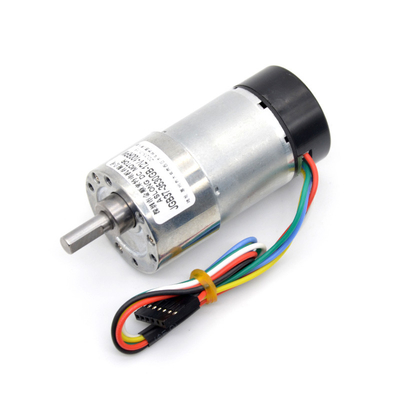

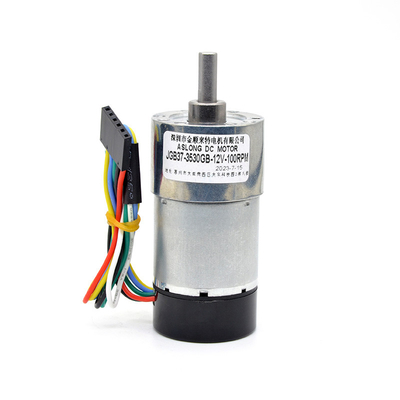

37mm 12v 24v 1600 υψηλή μηχανή συνεχών εργαλείων ροπής περιστροφής/λεπτό με τον κωδικοποιητή
διάμετρος 37mm όλη η μηχανή ΣΥΝΕΧΏΝ εργαλείων κιβωτίων εργαλείων μετάλλων 12v 24v με τον κωδικοποιητή 7RPM Gearmotor 1600 περιστροφών/λεπτό motop στον υψηλό εκκεντρικό άξονα ροπής
Εισαγωγή της μηχανής
1. Όνομα της μηχανής: Μηχανή 12V 24V ΣΥΝΕΧΩΝ εργαλείων με τη &protective κάλυψη κωδικοποιητών
2. Η εκτιμημένη τάση έχει το συνεχές ρεύμα 12V και το συνεχές ρεύμα 24V
3. Συνεχές ρεύμα 12V Μπορείτε να επιλέξετε ότι η ταχύτητα φορτίων αριθ. έχει:
6rpm/10rpm/18.5rpm/30rpm/38rpm/56rpm/89rpm/167rpm/267rpm/500rpm/800rpm
Εκτιμημένη ροπή μεταξύ 0,32 έως 41 KG.CM ροπή στάβλων: μεταξύ 1.1650KG.CM, συνιστάται το φορτίο προγράμματός σας όχι να υπερβαίνει την εκτιμημένη ροπή Επιλέξτε μια ταχύτητα φορτίων αριθ. στο συνεχές ρεύμα 12V, θα υπάρξει αντίστοιχη εκτιμημένη ροπή και ροπή στάβλων, παρακαλώ να αναφερθεί στον πίνακα παραμέτρου κατωτέρω.
4. Συνεχές ρεύμα 24V Μπορείτε να επιλέξετε ότι η ταχύτητα φορτίων αριθ. έχει:
12rpm/20rpm/37rpm/60rpm/76rpm/111rpm/178rpm/333rpm/533rpm/1000rpm/1600rpm
Εκτιμημένη ροπή μεταξύ 0,4 έως 50 KG.CM ροπή στάβλων: μεταξύ 1.760KG.CM, συνιστάται το φορτίο προγράμματός σας όχι να υπερβαίνει την εκτιμημένη ροπή Επιλέξτε μια ταχύτητα φορτίων αριθ. στο συνεχές ρεύμα 24V, θα υπάρξει αντίστοιχη εκτιμημένη ροπή και ροπή στάβλων, παρακαλώ να αναφερθεί στον πίνακα παραμέτρου κατωτέρω.
5. Κατεύθυνση της περιστροφής της μηχανής: CW ή CCW, υποστήριξη που αντιστρέφεται
Ελέγξτε τη δεξιόστροφη ή αντίθετη προς τη φορά των δεικτών του ρολογιού περιστροφή της μηχανής με την αλλαγή του τρόπου που τα θετικά και αρνητικά ηλεκτρόδια συνδέονται

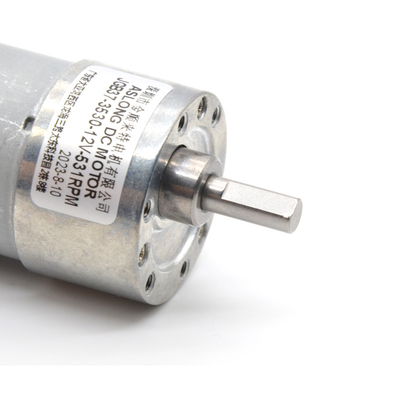

6. Η μορφή άξονων της μηχανής: Ο τύπος Δ, παρακαλώ αναφέρεται στο διάγραμμα μεγέθους κατωτέρω για όλες τις διαστάσεις της μηχανής.
7. Υλικό εργαλείων: Τα εργαλεία μετάλλων κάνουν τη μηχανή διαρκούν περισσότερο
8. Η ταχύτητα της μηχανής μπορεί να ρυθμιστεί χρησιμοποιώντας τον ελεγκτή ταχύτητας.
9. Η το μηχανή έχει τον τυποποιημένο θόρυβο κατά λειτουργία. Εάν το πρόγραμμά σας έχει τις απαιτήσεις για το θόρυβο εργασίας της μηχανής, παρακαλώ μας συμβουλευθείτε πρίν αγοράζει. Θα σας δώσουμε μερικές προτάσεις. Σας ευχαριστούμε.
Όταν η μηχανή αντιστρέφεται, ο ήχος εργασίας της μηχανής θα είναι μεγαλύτερος από την μπροστινή περιστροφή, η οποία είναι κανονική.
10. Αυτή η μηχανή είναι κατάλληλη για ποικίλο εξοπλισμό μικροϋπολογιστής-αυτοματοποίησης. Εφ' όσον επιβεβαιώνετε ότι η τάση μηχανών και η ροπή της επιλογής σας είναι κατάλληλες για την τάση και το φορτίο του προγράμματός σας πριν από την αγορά, δεν υπάρχει κανένα όριο στο πεδίο της χρήσης αυτής της μηχανής.
Παραδείγματος χάριν, αυτοκίνητο παιχνιδιών Ηλεκτρικές κουρτίνες Μηχανές πινάκων διαφημίσεων Οικιακές συσκευές κ.λπ.

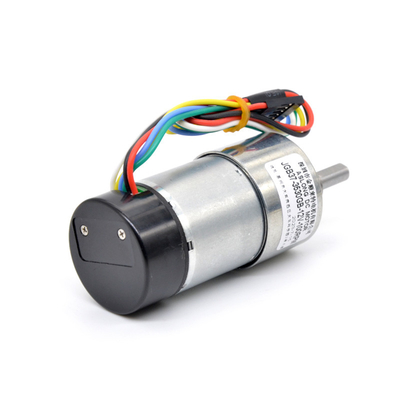

Εισαγωγή κωδικοποιητών
1. Σημαντικά χαρακτηριστικά γνωρίσματα: Αυτός ο κωδικοποιητής μηχανών witn η μηχανή έχει μια ταχύτητα μετρώντας τη λειτουργία
2. Ο κωδικοποιητής έχει τη υψηλή επίδοση και είναι two-channel και επαυξητικός μαγνητικός κωδικοποιητής τρεις-καναλιών. Μπορεί να προσαρμοστεί στα σκληρά περιβάλλοντα. Κάθε μαγνητικός κωδικοποιητής περιέχει ένα μαγνητικό πλέγμα και μια μαγνητική ευαισθησία για να ανιχνεύσει τη μηχανή. Η γωνία φάσης τετραγωνισμού των δύο καναλιών της παραγωγής είναι τετραγωνικό κύμα Κελσίου 90 βαθμού, η μηχανή έχει δύο γραμμές σημάτων, η μηχανή περιστρέφεται μια στροφή, κάθε παραγωγή 16 τετραγωνικά κύματα
Ο ακόλουθος είναι ένα σχηματικό διάγραμμα της σύνδεσης κωδικοποιητών παραγωγή κυκλωμάτων τετραγωνική παραγωγή κυμάτων
Μέθοδος καλωδίωσης
Κόκκινη γραμμή: ΣΥΝΕΧΟΥΣ ηλεκτρικού ρεύματος παροχής πόλος που συνδέεται θετικός με τη μηχανή
Μαύρο καλώδιο: ΣΥΝΕΧΟΥΣ ηλεκτρικού ρεύματος παροχής πόλος που συνδέεται αρνητικός με τη μηχανή
Πράσινη Γραμμή: Έδαφος αισθητήρων
Μπλε γραμμή: Παροχή ηλεκτρικού ρεύματος αισθητήρων
Κίτρινο καλώδιο: Επισημάνετε το σημείο παραγωγής Α
Άσπρη γραμμή: Σημείο παραγωγής σημάτων Β
Δομές:
1. Χρησιμοποιήστε όλα τα εργαλεία μετάλλων
2. Καθαρή σπείρα χαλκού με την έξοχη υψηλή αγωγιμότητα και την υψηλής θερμοκρασίας αντίσταση
3. Η μηχανή έχει έναν κωδικοποιητή, μπορείτε να μετρήσετε τον αριθμό επαναστάσεων
4. Χρησιμοποιώντας τα υψηλής ποιότητας εργαλεία, τα εργαλεία είναι υποβαλλόμενα σε θερμοθεραπεία και wear-resistant, καθιστώντας τη μηχανή στο τέλος μακρύτερη.
5. Η μηχανή αυτής της σύνδεσης δεν έχει μια προστατευτική κάλυψη. Εάν χρειάζεστε μια μηχανή με μια προστατευτική κάλυψη, παρακαλώ μας ελάτε σε επαφή με πρίν αγοράζει.
Πίνακας παραμέτρου μηχανών:
Το φορτίο προγράμματός σας δεν πρέπει να υπερβεί την εκτιμημένη ροπή της μηχανής, διαφορετικά η ζωή της μηχανής θα μειωθεί
Οι παράμετροι στον πίνακα είναι κατωτέρω οι παράμετροι για την εκτιμημένη σύνδεση τάση μηχανών 12v/24v
Εάν η μηχανή συνδέεται με μια μη-εκτιμημένη εισαγωγή τάσης, όλες οι παράμετροι της μηχανής θα αλλάξουν.
| JGB37-3530 βολτ DC12V ποσοστού | |||||||||||
| Αναλογία μείωσης | 6.25 | 10 | 18.8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
| Κανένα ρεύμα φορτίων (μΑ) | <120> | <120> | <120> | <120> | <120> | <120> | <120> | <120> | <120> | <120> | <120> |
| Καμία περιστροφή/λεπτό φορτίων | 1600 | 1000 | S31 | 333 | 178 | 111 | 76 | S9 | 37 | 20 | 12 |
| Ροπή φορτίων (κλ, εκατ.) | 0,3 | 0,38 | 0,7 | 1.14 | 2.1 | 3.4 | 5 | 6.3 | 10 | 19 | 30 |
| Περιστροφή/λεπτό φορτίων | 1120 | 800 | 424 | 266 | 412 | 88 | 60 | 47 | 29 | 16 | 9 |
| Ρεύμα φορτίων (μΑ) | <400> | <400> | <400> | <400> | <400> | <400> | <400> | <400> | <400> | <400> | <400> |
| Ανώτατη ροπή (Kg.cm) | 1 | 1.S2 | 2.8 | 4.5 | 8.4 | 13 | 20 | 25 | Ανώτατο 40KG | ||
| Μήκος κιβωτίων εργαλείων (rrm) | 19 | 19 | 22 | 22 | 24 | 24 | 26.5 | 26.5 | 26.5 | 29 | 29 |
| JGB37-3530 βολτ DC24V ποσοστού | |||||||||||
| Αναλογία μείωσης | 6.25 | 10 | 18.8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
| Κανένα ρεύμα φορτίων (μΑ) | <50> | <50> | <50> | <50> | <50> | <50> | <50> | <50> | <50> | ||
| Καμία περιστροφή/λεπτό φορτίων | 960 | 600 | 319 | 200 | 107 | 66 | 45 | 35 | 22 | 12 | 7 |
| Ροπή φορτίων (κλ, εκατ.) | 0,2 | 0,29 | 0,54 | 1.1 | 1.6 | 2.61 | 3.7 | 4.8 | 7.8 | 14 | 23 |
| Περιστροφή/λεπτό φορτίων | 672 | 480 | 255 | 160 | 85 | 52 | 36 | 28 | 18 | 10 | 5.6 |
| Ρεύμα φορτίων (μΑ) | <100> | <100> | <100> | <100> | <100> | <100> | <100> | <100> | <100> | <100> | <100> |
| Ανώτατη ροπή (Kg.cm) | 1 | 1.16 | 2.1 | 4.4 | 6.4 | 10 | 14.8 | 19 | Ανώτατο 31KG | ||
| Μήκος κιβωτίων ταχυτήτων (χιλ.) | 19 | 19 | 22 | 22 | 24 | 24 | 26.5 | 26.5 | 26.5 | 29 | 29 |
| Μπορείτε να αγοράσετε τη μηχανή JGB37-3530 με τον κωδικοποιητή | |
| Εάν θέλετε ακριβώς να έχετε το χωριστό η μηχανή, μπορείτε να επιλέξετε τη μηχανή JGB37-3530 μόνο. | |
| Προσφέρουμε επίσης τη μηχανή 3530C |
